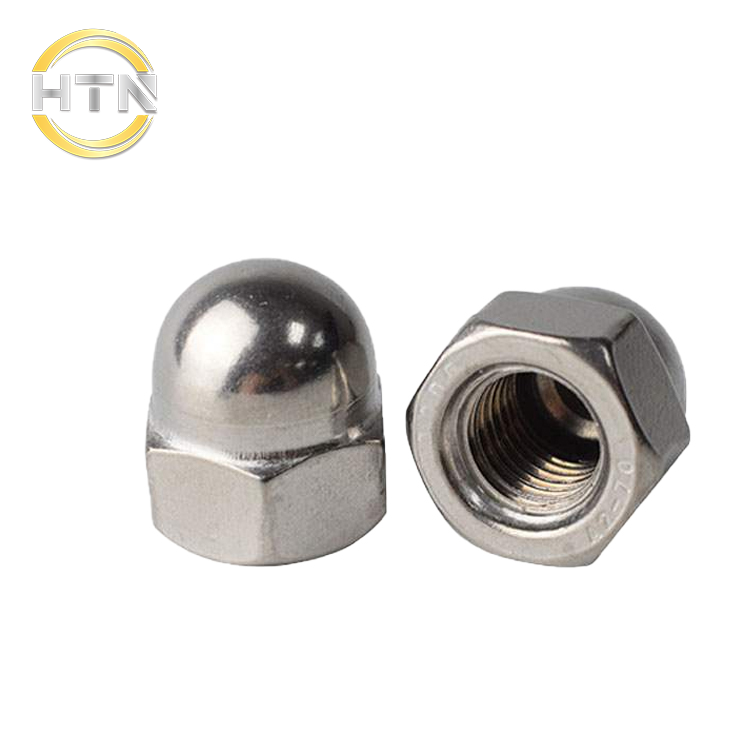

DIN 1587 Titanium Acorn Nuts Domed Cap para seguridad y estética
Category:
Pieza mecanizada de titanio
Material: Grado 5 de titanio (Ti-6Al-4V).
Resistencia a la tracción: ≥ 900 MPa.
Tamaños de rosca: M3 a M20 (personalizable).
|
|
Details
Nuestros productos representan el pináculo de la tecnología de sujetadores, combinando las propiedades excepcionales del titanio con la ingeniería de precisión. Estos sujetadores ligeros pero increíblemente fuertes están diseñados para sobresalir en aplicaciones donde los materiales tradicionales son cortos. Ya sea en la industria aeroespacial, dispositivos médicos o automotriz de alto rendimiento, nuestros productos ofrecen una fiabilidad y longevidad sin igual.
Especificaciones técnicas
- Material: Grado 5 de titanio (Ti-6Al-4V)
- Resistencia a la tracción: ≥ 900 MPa
- Resistencia al rendimiento: ≥ 830 MPa
- Elongación: ≥ 10%
- Dureza: 33-37 HRC
- Rango de temperatura: -250°C a 600°C
- Tamaños de rosca: M3 a M20 (personalizable)
- Acabado: natural, anodizado o pasivado
| Thread Size | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | ||||
| D | ||||||||||||||||
| P | Coarse thread | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |||
| Fine thread -1 | / | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | ||||
| Fine thread -2 | / | / | / | / | 1 | 1.25 | / | / | 1.5 | 1.5 | 1.5 | / | ||||
| da | max | 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 | |||
| min | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | ||||
| dk | min=nominal size | 6.5 | 7.5 | 9.5 | 12.5 | 15 | 17 | 20 | 23 | 26 | 28 | 33 | 34 | |||
| dw | min | 5.9 | 6.9 | 8.9 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 24.9 | 27.7 | 31.4 | 33.3 | |||
| e | Grade A | min | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 30.14 | 33.53 | 37.72 | 39.98 | ||
| Grade B | min | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | 37.29 | 39.55 | |||
| x | Coarse thread | max | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 | 5 | 5 | 6 | ||
| Fine thread | max | / | / | / | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |||
| G | Coarse thread | max | 2.75 | 3 | 3.7 | 4.9 | 5.6 | 6.4 | 7.3 | 7.3 | 9.3 | 9.3 | 9.3 | 10.7 | ||
| Fine thread | max | / | / | / | 3.7 | 4.9 | 5.6 | 5.6 | 5.6 | 7.3 | 7.3 | 7.3 | 7.3 | |||
| h | max=nominal size | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 | 32 | 34 | 39 | 42 | |||
| Grade A | min | 7.64 | 9.64 | 11.57 | 14.57 | 17.57 | 21.48 | 24.48 | 27.48 | 31.38 | 33.38 | 38.38 | 41.38 | |||
| Grade B | min | 7.42 | 9.42 | 11.3 | 14.3 | 17.3 | 21.16 | 24.16 | 27.16 | 31 | 33 | 38 | 41 | |||
| m | max | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | |||
| min | 2.9 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 | ||||
| mw | min | 2.32 | 2.96 | 3.76 | 4.91 | 6.11 | 7.71 | 8.24 | 9.84 | 11.44 | 11.92 | 13.52 | 14.16 | |||
| SR | ≈ | 3.25 | 3.75 | 4.75 | 6.25 | 7.5 | 8.5 | 10 | 11.5 | 13 | 14 | 16.5 | 17 | |||
| s | max=nominal size | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | |||
| Grade A | min（Grade A） | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 33.38 | 35.38 | |||
| Grade B | min（Grade B） | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 33 | 35 | |||
| t | max | 5.74 | 7.79 | 8.29 | 11.35 | 13.35 | 16.35 | 18.35 | 21.42 | 25.42 | 26.42 | 29.42 | 31.5 | |||
| min | 5.26 | 7.21 | 7.71 | 10.65 | 12.65 | 15.65 | 17.65 | 20.58 | 24.58 | 25.58 | 28.58 | 30.5 | ||||
| w | min | 2 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 5 | 5 | 5 | 6 | |||
| per 1000 units≈kg | Coarse thread | 1.5 | 2.2 | 4.6 | 8.9 | 20.1 | 28.3 | 39.7 | 54.3 | 79.1 | 104 | / | 216 | |||
| Fine thread | / | / | / | 11 | 20.1 | 28.3 | 39.7 | 54.3 | 95 | 104 | / | 216 | ||||
