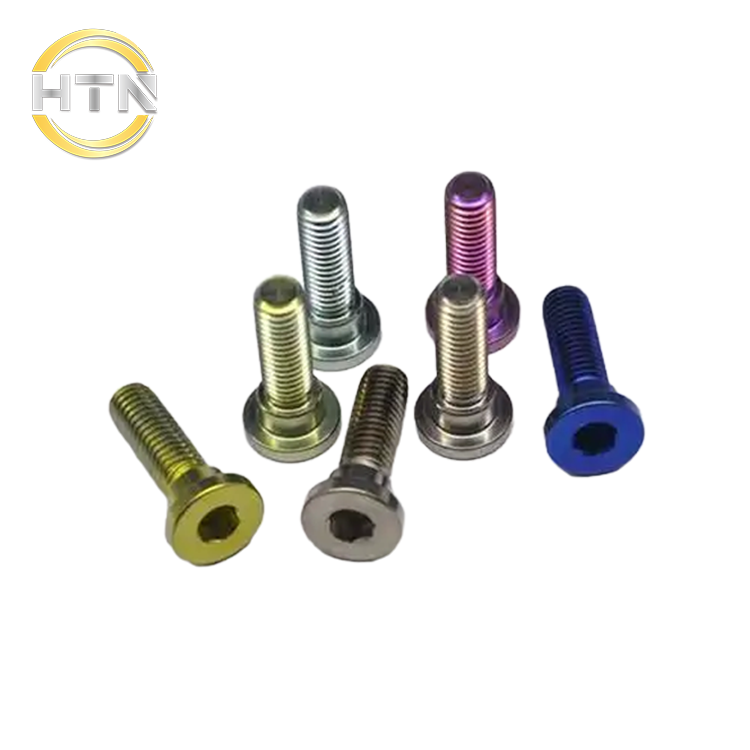

DIN 7991 Estándar, tornillos mecanizados CNC de aleación de titanio M8
Material: aleación de titanio de grado 5 (Ti-6Al-4V).
Tamaño de rosca: M8 (diámetro de 8 mm).
Rango de longitud: de 10 mm a 100 mm.
Estilo de cabeza: Socket Countersunk.
Tipo de unidad: Hex, Torx, Phillips.
Resistencia a la tracción: 1000-1100 MPa.
|
|
Details
Tornos de titanio DIN 7991 M8: sujetadores de alto rendimiento para aplicaciones exigentes
Los productos son sujetadores resistentes a la corrosión de alta resistencia diseñados para aplicaciones críticas donde la reducción de peso y el rendimiento superior son esenciales. Estos pernos combinan la resistencia del acero con las propiedades ligeras del titanio, lo que los hace ideales para las industrias aeroespacial, médica, automotriz y marina. Nuestros productos ofrecen una durabilidad excepcional, biocompatibilidad y resistencia a temperaturas extremas y entornos duros.
- Especificaciones técnicas
- Material: Aleación de titanio de grado 5 (Ti-6Al-4V)
- Tamaño de rosca: M8 (diámetro de 8 mm)
- Rango de longitud: 10mm a 100mm
- Estilo de cabeza: Socket Countersunk
- Tipo de unidad: Hex, Torx, Phillips
- Resistencia a la tracción: 1000-1100 MPa
- Resistencia al rendimiento: 910-950 MPa
- Dureza: 33-37 HRC
- Densidad: 4,43 g/cm³
- Punto de fusión: 1604-1660 ° C (2920-3020 ° F)
- Resistencia a la corrosión: Excelente en la mayoría de los entornos
| Tip | -2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | -5.5 | 6 | -7 | -8 | ||||
| ds | max=nominal size | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |||
| min | 1.6 | 2.1 | 2.6 | 3.02 | 3.52 | 4.02 | 4.52 | 5.02 | 5.52 | 6.42 | 7.42 | ||||
| dk | max | 4.18 | 5.08 | 5.98 | 6.95 | 7.95 | 8.75 | 9.65 | 10.75 | 11.55 | 13.05 | 15.05 | |||
| min | 3.42 | 4.32 | 5.22 | 6.05 | 7.05 | 7.85 | 8.75 | 9.65 | 10.45 | 11.95 | 13.95 | ||||
| k | max | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.35 | 2.5 | 2.75 | 3 | 3.5 | 4 | |||
| Socket No. | 0 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | ||||
| M1 | ≈ | – | 2.7 | 2.9 | 3.9 | 4.4 | 4.6 | 4.8 | 6.2 | 6.6 | 6.8 | 8.7 | |||
| M2 | ≈ | – | 2.8 | 3 | 4 | 4.2 | 4.4 | 5 | 6.1 | 6.3 | 7 | 8.5 | |||
| Penetration depth | Type H | min | – | 1.25 | 1.5 | 1.4 | 1.9 | 2.1 | 2.29 | 2.31 | 2.8 | 2.95 | 3.9 | ||
| max | – | 1.55 | 1.8 | 1.9 | 2.4 | 2.6 | 2.79 | 2.81 | 3.3 | 3.53 | 4.4 | ||||
| Type Z | min | – | 1.48 | 1.76 | 1.6 | 1.85 | 2.05 | 2.64 | 2.46 | 2.72 | 3.38 | 3.86 | |||
| max | – | 1.73 | 2.01 | 2.06 | 2.31 | 2.51 | 3.1 | 2.92 | 3.18 | 3.84 | 4.32 | ||||
